車輪鍛件內部缺陷與組織檢驗方法

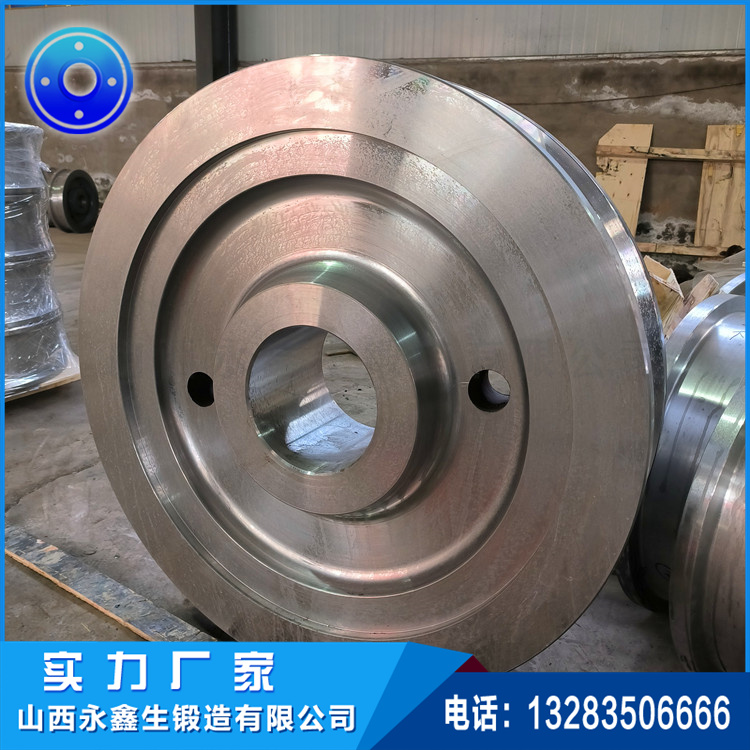

車輪鍛件內部缺陷和組織檢驗是確保其機械性能和使用壽命的關鍵質量控制步驟。以下是詳細的檢驗內容和方法：

一、內部缺陷檢測

內部缺陷可能由行車輪鍛造工藝不當、材料缺陷或熱處理問題引起，常見的缺陷類型及檢測方法如下：

1. 常見內部缺陷

• 氣孔/縮孔：熔煉或凝固過程中氣體未完全逸出。

• 裂紋：鍛造溫度不當、冷卻過快或材料應力集中。

• 夾雜物：原材料中的非金屬雜質（如氧化物、硫化物）。

• 未焊合：鍛造時金屬流動不充分導致分層。

• 白點：氫脆引起的微裂紋（常見于合金鋼）。

2. 檢測方法

• 超聲波檢測（UT）：

• 原理：利用高頻聲波反射檢測內部缺陷。

• 優點：可檢測深層缺陷（＞1mm），適用于大體積鍛件。

• 標準：ASTM E2375、GB/T 6402。

• 射線檢測（RT）：

• 原理：X射線或γ射線穿透材料，通過成像顯示缺陷。

• 優點：直觀顯示缺陷形狀，適合復雜結構。

• 標準：ASTM E94、ISO 5579。

• 磁粉檢測（MT）：

• 適用：表面或近表面缺陷（如裂紋）。

• 限制：僅適用于鐵磁性材料。

• 滲透檢測（PT）：

• 適用：表面開口缺陷（如微小裂紋）。

• 步驟：清潔表面→滲透劑→顯像劑→觀察。

二、顯微組織檢驗

顯微組織直接影響車輪的強度、韌性和疲勞性能，需通過金相分析評估。

1. 關鍵組織指標

• 晶粒度：細晶粒提高強度和韌性（參考ASTM E112）。

• 相組成：如鐵素體、珠光體、貝氏體或馬氏體的比例及分布。

• 夾雜物評級：按ASTM E45或GB/T 10561評定夾雜物類型（A類硫化物、B類氧化鋁等）和等級。

• 帶狀組織：碳偏析導致的條帶狀結構，影響各向異性。

2. 檢驗步驟

1. 取樣：在車輪關鍵部位（如輪輞、輪輻）切取試樣。

2. 制樣：

• 研磨→拋光→化學/電解腐蝕（常用2%~4%硝酸酒精溶液）。

3. 觀察：

• 光學顯微鏡（OM）：低倍（50×~500×）觀察晶粒和相分布。

• 掃描電鏡（SEM）：高倍分析微觀形貌及斷口。

• EBSD：分析晶粒取向和織構。

3. 典型問題及對策

• 晶粒粗大：鍛造溫度過高或終鍛溫度過高→優化鍛造工藝。

• 異常相變：冷卻速率不當→調整熱處理（如正火、回火）。

• 偏析：熔煉不均→改進澆注工藝或采用擴散退火。

三、輔助檢測與數據分析

• 硬度測試：布氏（HBW）或洛氏（HRC）硬度，間接反映組織均勻性。

• 力學性能測試：拉伸、沖擊試驗（如-40℃低溫沖擊驗證韌性）。

• 數字化分析：使用圖像分析軟件（如ImageJ）定量統計晶粒尺寸、相比例。

四、質量控制建議

1. 工藝優化：

• 控制鍛造溫度（避免過熱或過冷）。

• 保證足夠的鍛造比（≥3:1）以細化晶粒。

2. 材料控制：

• 選用高潔凈度鋼坯（控制[S]、[P]含量＜0.025%）。

• 真空脫氣減少氫含量（預防白點）。

3. 無損檢測全覆蓋：

• 100%超聲波檢測+關鍵區域射線抽檢。

五、標準參考

• 國內：GB/T 13320（金相評級）、GB/T 7233（超聲波檢測）。

• 國際：ASTM A388（鍛件UT）、ISO 4967（夾雜物評級）。

通過系統化的缺陷檢測和組織分析，可有效提升行車輪鍛件的可靠性和安全性，降低服役中的失效風險。
